Запчасти для сваебойного молота дизельного МСДШ1-2500-001 (СП 6ВМ)

Ларго Групп > Запчасти для дизельных молотов > Запчасти для сваебойного молота дизельного МСДШ1-2500-001 (СП 6ВМ)
Запчасти для сваебойного молота дизельного МСДШ1-2500-001 (СП 6ВМ)
ПЕРЕЧЕНЬ СБОРОЧНЫХ ЕДИНИЦ
Обозначение Наименование Рисунок Обозначение Наименование Рисунок
СП6ВМ-00.00.000 СБ Дизель-молот штанговый с ударной ча­стью, массой 2500 кг. 1,2 СП6ВМ-01.02.000 СБ Маслопровод 6
СП6В-01.02.000-01 СБ Насос

топливный

 7
СП6ВМ-01.06.000 СБ Насос

масляный

 7а
СП6ВМ-02.00.000 СБ Цилиндр 8
СП6ВМ-01.00.000 СБ Блок поршня 3...5 СП6ВМ-03.00.000 СБ Кошка 9
СП6В-00.00.000 СБ Инструменты и принадлеж­ности 10
СП6В-01.05.000 СБ Топливопро­

вод

 6а
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ

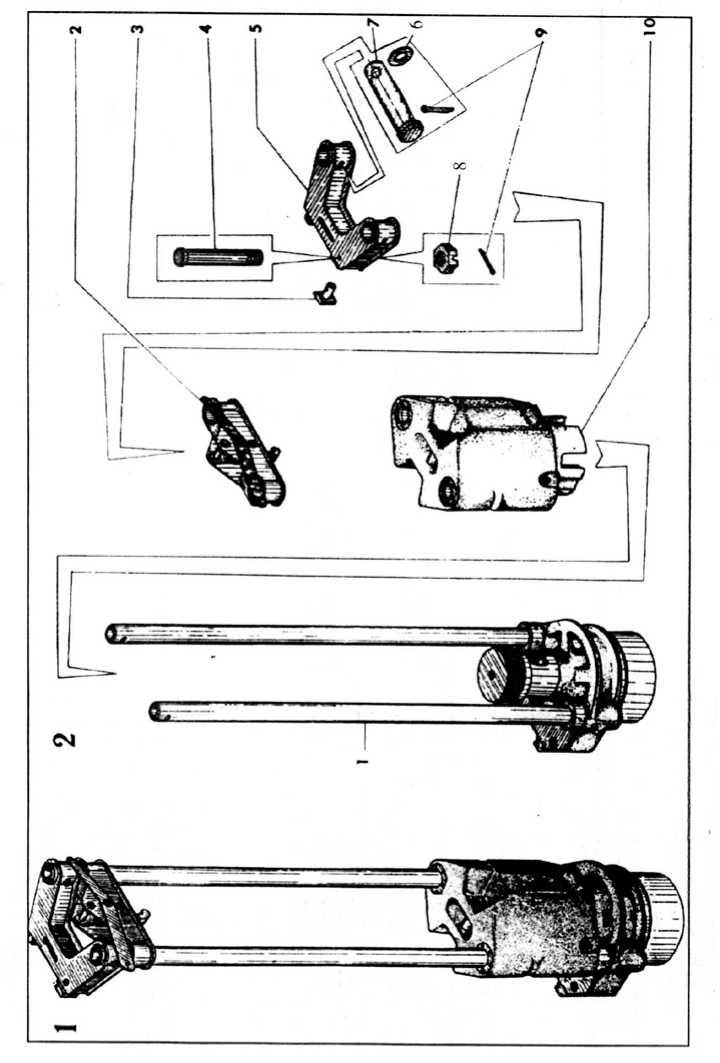

Дизель-молот штанговый с ударной частью, массой 2500 кг.

СП6ВМ-00.00.000 СБ



Рису­нок Позиция Обозначение Кол-во на

сборочную

единицу

 Наименование
1 2 3 4 5
2 1 СП6ВМ- 01.00.000 СБ 1 Блок поршня
2 СП6ВМ-03.00.000 СБ 1 Кошка
3 С330Б-00.00.01 1 Захват
4 С330Б-00.00.02 1 Палец
5 С330Б-05.00.00 СБ 1 Траверса
6 СП77-07.00.08 2 Шайба
7 СП6В-00.00.04 2 Валик
8 М30х2-7Н.5.019 1 Гайка ГОСТ5919-73
9 6,3х60-019 3 Шплинт ГОСТ397-79
10 СП6ВМ- 02.00.000 СБ 1 Цилиндр

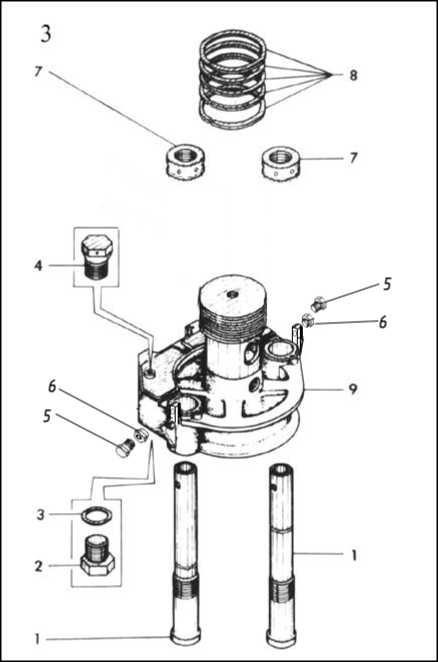

Блок поршня СП6ВМ-01.00.000 СБ



1 2 3 4 5
3 1 СП6В-01.00.003 2 Штанга
2 С330Б-01.00.13 2 Пробка спускная
3 С330Б-01.00.12 2 Прокладка
4 С330Б-01.00.10 2 Пробка заливная

1 2 3 4 5
3 5 СП6ВМ-00.00.003 2 Болт стопорный
6 С330Б-01.00.09 2 Гайка
7 СП6ВМ-00.00.002 2 Гайка
8 С330Б-01.00.20 5 Кольцо поршневое
9 СП6ВМ-01.01.000 СБ 1 Поршень в сборе

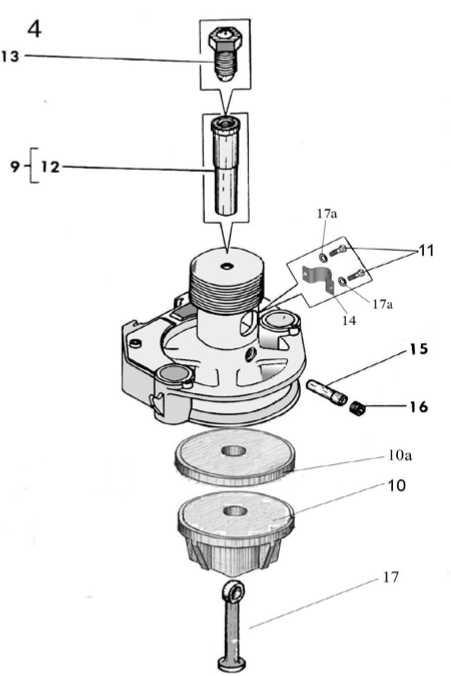

4 10 СП6ВМ-01.00.002-01 1 Наголовник
10а СП6ВМ-01.00.001-01 1 Пята
11 M12-8gx20.56.019 4 Болт ГОСТ 7798-70
12 СП6В-01.01.004 1 Гнездо форсунки
13 СП6ВМ-01.00.007 1 Форсунка
14 СП6В-01.00.012 2 Прижим
15 С330Б-01.00.14 1 Палец
16 С330Б-01.00.16 1 Пробка
17 СП6ВМ-01.00.008 1 Серьга
17а 12.65Г.019 2 Шайба ГОСТ 6402-70



1 2 3 4 5
5 18 С330Б-01.02.01 3 Переходник
19 СП6В-01.05.000 СБ 1 Т опливопровод
20 СП6В-01.02.000-01 СБ 1 Насос топливный
40 СП6ВМ-01.06.000 СБ 1 Насос масляный
21 С330Б-01.00.11 2 Гайка
22 С330Б-01.00.09 2 Гайка
23 С330Б-01.00.15 1 Болт стопорный
24 С330Б-01.05.00 СБ 1 Рычаг в сборе
25 СП6ВМ-01.05.000 СБ 1 Рычаг в сборе
26 С330Б-01.00.08 2 Болт
27 С330Б-01.00.02 1 Валик эксцентриковый
28 С330Б-01.00.06 1 Пробка
29 С330Б-01.00.03 1 Шайба стопорная
30 СП6ВМ-01.00.012 1 Фиксатор

1 2 3 4 5
5 31 СП6ВМ-01.00.003 1 Рычаг
32 СП6ВМ-01.00.014 1 Ось
33 СП6ВМ-01.01.005 1 Штуцер
34 СП6В-01.05.000 СБ 1 Топливопровод
35 СП6ВМ-01.00.006 1 Хомут
36 СП6ВМ-01.00.007 1 Прижим
37 М8х16.56.019 3 Болт ГОСТ 7796-70
38 СП6В-01.00.014 1 Шайба
39 С330Б-01.00.04 1 Пружина
40 СП6ВМ-01.06.000 СБ 1 Насос масляный
41 10.01.019 1 Шайба ГОСТ 11371-78
42 3,2x20-001 1 Шплинт ГОСТ 397-79
43 8.65Г 3 Шайба ГОСТ 6402-70

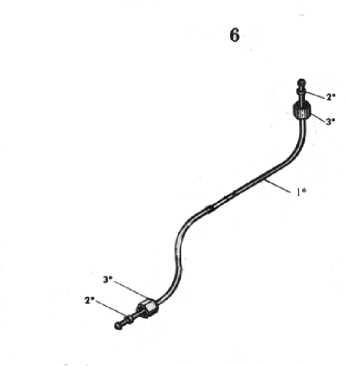

Маслопровод СП6ВМ-01.03.000 СБ



1 2 3 4 5
6 1* СП6ВМ-01.03.001 1 Труба
2* С330Б-01.02.05 2 Кольцо
3* С330Б-01.02.02 2 Г айка накидная

Топливопровод СП6В-01.05.000 СБ



1 2 3 4 5
6а 1* СП6В-01.05.001 1 Труба
2* С330Б-01.02.05 2 Кольцо
3* С330Б-01.02.02 2 Г айка накидная
4* СП6В-01.05.002 1 Рукав 10х18,5-10

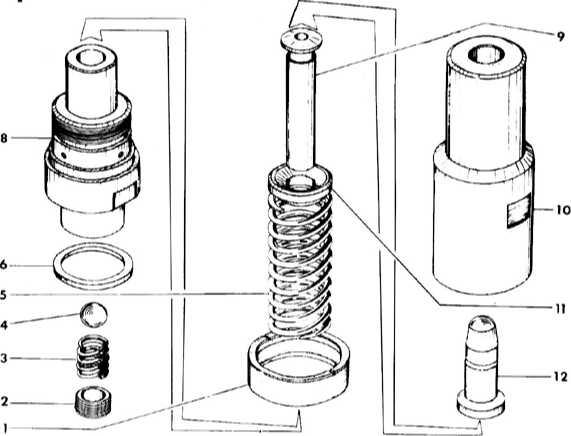

Насос масляный СП6ВМ-01.06.000 СБ
1 2 3 4 5
7а 2 СП6В-01.02.006 1 Корпус пружины
3 СП6В-01.02.007 1 Пружина клапана
4 020,638-40 1 Шарик ГОСТ 3722-81
5 С330Б-01.03.06 1 Пружина толкателя
6 СП6В-01.02.004 1 Шайба
8 СП6В-01.02.005 1 Г ильза плунжера
9 С330Б-01.03.04 1 Плунжер
10 С330Б-01.03.02 1 Крышка
11 С330Б-01.03.05 1 Тарелка
12 С330Б-01.03.03 1 Толкатель
10



Насос топливный СП6В-01.02.000-01 СБ



1 2 3 4 5
7 1 СП6В-01.02.200 СБ 1 Фильтр в сборе
2 СП6В-01.02.006 1 Корпус пружины
3 СП6В-01.02.007 1 Пружина клапана
4 020,638-40 1 Шарик ГОСТ 3722-81
5 С330Б-01.03.06 1 Пружина толкателя
6 СП6В-01.02.004 1 Шайба
8 СП6В-01.02.005 1 Г ильза плунжера
9 С330Б-01.03.04 1 Плунжер
10 С330Б-01.03.02 1 Крышка
11 С330Б-01.03.05 1 Тарелка
12 С330Б-01.03.03 1 Толкатель
Цилиндр СП6ВМ-02.00.000 СБ



1 2 3 4 5
8 1 С330Б-02.00.13 2 Кольцо упорное
2 СП6В-02.00.011 2 Кольцо
3 140х145-30-2-3 2 Кольцо ГОСТ 9833-73
4 С330Б-02.00.09 2 Втулка
5 С330Б-02.00.02 1 Штырь
5* СП6ВМ-02.00.001 1 Штырь(правая резьба)
6 СП60-01.02 2 Пробка
7 30.05.01 1 Шайба ГОСТ 11371-78
8 М30х2-7Н.5.019 1 Гайка ГОСТ 5919-73
9 6,3х70 1 Шплинт ГОСТ 397-79
10 С330Б-02.00.04 1 Втулка
11 СП6В-02.00.008 4 Втулка
12 СП6В-02.00.009 2 Стакан
13 С330Б-02.00.05 2 Крышка
15 СП6В-02.00.012 12 Болт
16 СП6ВМ-02.01.000 СБ 1 Цилиндр
17 С330Б-02.00.03 1 Ось
18 С330Б-02.00.08 6 Вкладыш

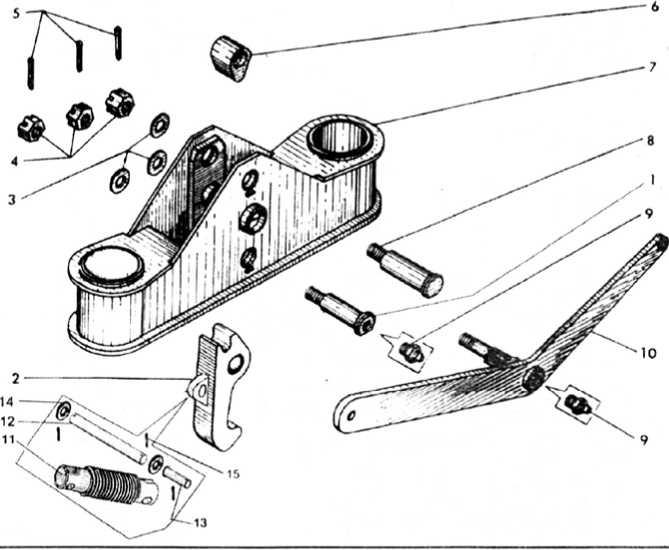

Кошка СП6ВМ-03.00.000 СБ



1 2 3 4 5
9 1 С330Б-03.00.05 1 Палец
2 СП6В-03.03.000 СБ 1 Крюк в сборе
3 30.01.019 3 Шайба ГОСТ 11371-78
4 М30х2-7Н.5.019 3 Гайка ГОСТ 5919-73
5 6,3x70-019 3 Шплинт ГОСТ 397-79
6 С330Б-03.00.01 1 Кулачок
7 СП6ВМ-03.01.000 СБ 1 Корпус кошки
8 С330Б-03.00.06 1 Палец
9 1.2Ц6 2 Маслёнка ГОСТ 19853-74
10 СП6В-03.02.000 СБ 1 Рычаг в сборе
11 СП6В-03.04.000 СБ 1 Пружина в сборе
12 СП6В-03.00.001 1 Ось
13 СП6В-03.00.002 1 Ось
14 16.01.019 2 Шайба ГОСТ 11371-78
15 4x25-019 3 Шплинт ГОСТ 397-79

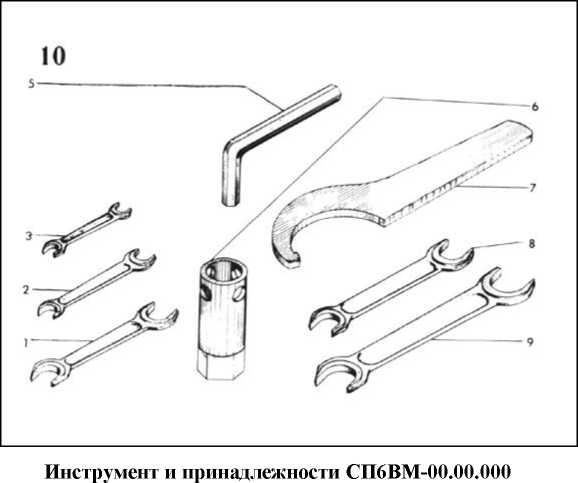

1 2 3 4 5
10 1 7811-0041 1 Ключ ГОСТ 2839-80*
2 7811-0025 1 Ключ ГОСТ 2839-80*
3 7811-0023 1 Ключ ГОСТ 2839-80*
5 7812-0385 1 Ключ ГОСТ 11737-93
6 АС-69 1 Ключ торцевой
7 7811-0428 1 Ключ (0165... 170) ГОСТ 16984-79
8 7811-0043 1 Ключ ГОСТ 2839-80*
9 7811-0046 1 Ключ ГОСТ 2839-80*

Примечание. * Поставляются по отдельному заказу

НОМЕРНОЙ указатель



Обозначение Рисунок Обозначение Рисунок
СП6ВМ-00.00.000 1,2 С330Б-01.00.19 4
СП6ВМ-01.00.000 2,5 С330Б-01.00.20 4
СП6ВМ-01.00.001 4 С330Б-01.02.02 6
СП6ВМ-01.00.002 4 С330Б-01.02.05 6
СП6В-01.00.002 3 С330Б-01.03.02 7а
СП6В-01.00.003 3 С330Б-01.03.03 7а
СП6ВМ-01.00.008 4 С330Б-01.03.04 7а
СП6В-01.00.009 3 С330Б-01.03.05 7а
СП6В-01.00.010 3 С330Б-01.03.06 7а
СП6В-01.00.012 4 СП6ВМ-02.00.000 2, 8
СП6ВМ-01.01.000 3 С330Б-02.00.02 8
СП6В-01.01.004 4 С330Б-02.00.03 8
СП6В-01.02.000-01 5, 7 С330Б-02.00.04 8
СП6В-01.02.003 7 С330Б-02.00.05 8
СП6В-01.02.004 7 С330Б-02.00.08 8
СП6В-01.05.000 5 С330Б-02.00.09 8
СП6В-01.05.001 6 С330Б-02.00.13 8
СП6В-01.05.002 6 С330Б-02.01.00 8
СП6В-02.00.008 8 С330Б-03.00.01 9
СП6В-02.00.009 8 С330Б-03.00.05 9
СП6В-02.00.011 8 С330Б-03.00.06 9
СП6В-03.00.000 2, 9 С330Б-05.00.00 2
СП6В-03.00.001 9 СП6ВМ-01.00.003 5
СП6В-03.00.002 9 СП6ВМ-01.00.004 5
СП6В-03.01.000 9 СП6ВМ-01.00.005 5
СП6В-03.02.000 9 СП6ВМ-01.00.006 5
СП6В-03.03.000 9 СП6ВМ-01.00.007 5
СП6В-03.04.000 9 СП6В-01.00.014 6
С 330Б-00.00.01 2 2839 7811-0021 10
С 330Б-00.00.02 2, 5 2839 7811-0023 10
С 330Б-01.00.02 5 2839 7811-0025 10
С330Б-01.00.03 5 2839 7811-0041 10
С330Б-01.00.04 5 2839 7811-0043 10
С330Б-01.00.05 5 2839 7811-0046 10
С330Б-01.00.06 5 11737 7812-0385 10
С330Б-01.00.08 5 16984 7811-0428 10
С 330Б-01.00.09 5 АС-69 10
С330Б-01.00.14 4
С330Б-01.00.16 4
