Запчасти для Молота сваебойного дизельного трубчатого МСДТ1-2500-01 (СП-77А)

Запчасти для Молота сваебойного дизельного трубчатого МСДТ1-2500-01 (СП-77А)
ПЕРЕЧЕНЬ СБОРОЧНЫХ ЕДИНИЦ



Обозначение Наименование Рисунок
СП77А-00.00.000 Молот сваебойный дизельный трубчатый с ударной частью, массой 2500 кг. 1, 2, 3
СП76А-

07.00.000

Насос

топливный

4
СП75А-

19.00.000

Насос масляный
Обозначение Наименование Рисунок
СП77-07.00.00 Кошка 5
СП75-12.00.00 Крышка

продольного

паза

6
СП77А-00.00.00ЗИ Инструменты и принадлежности 7
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ

Дизель-молот трубчатый с ударной частью массой 2500 кг
СП77А-00.00.00



Рис Позиция Обозначение Наименование Кол-во на сборочную единицу
1 2 3 4 5

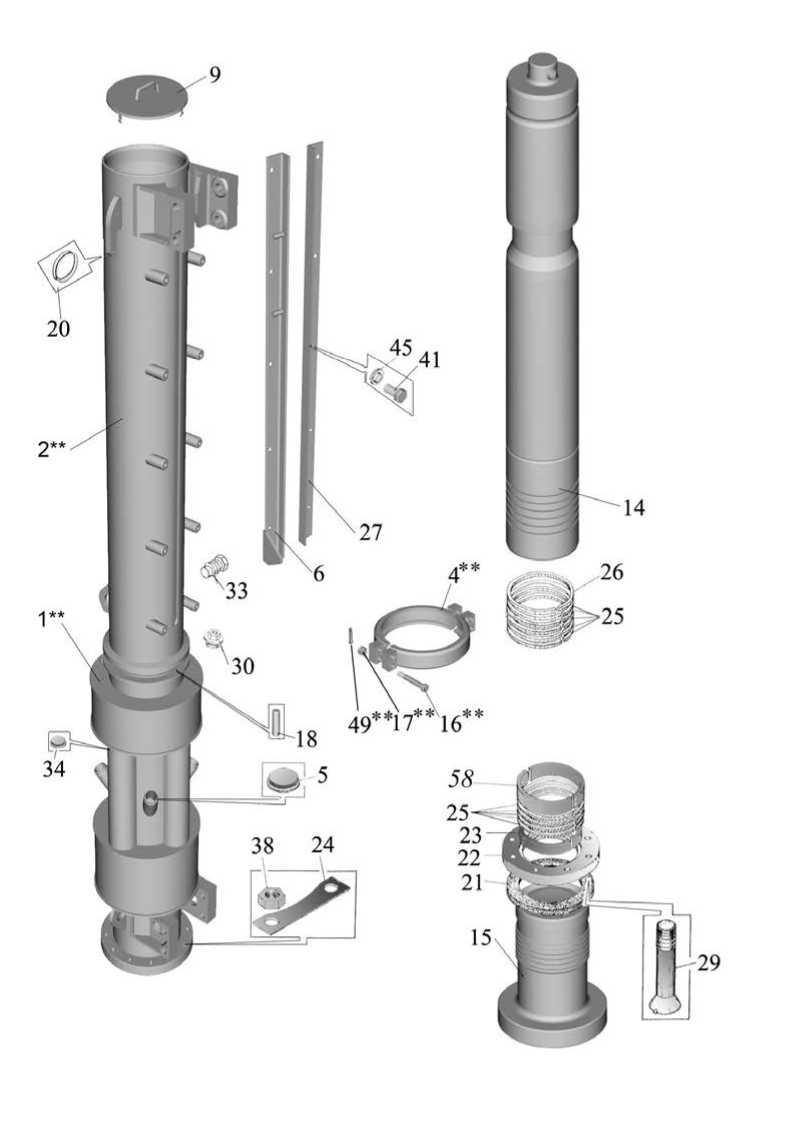

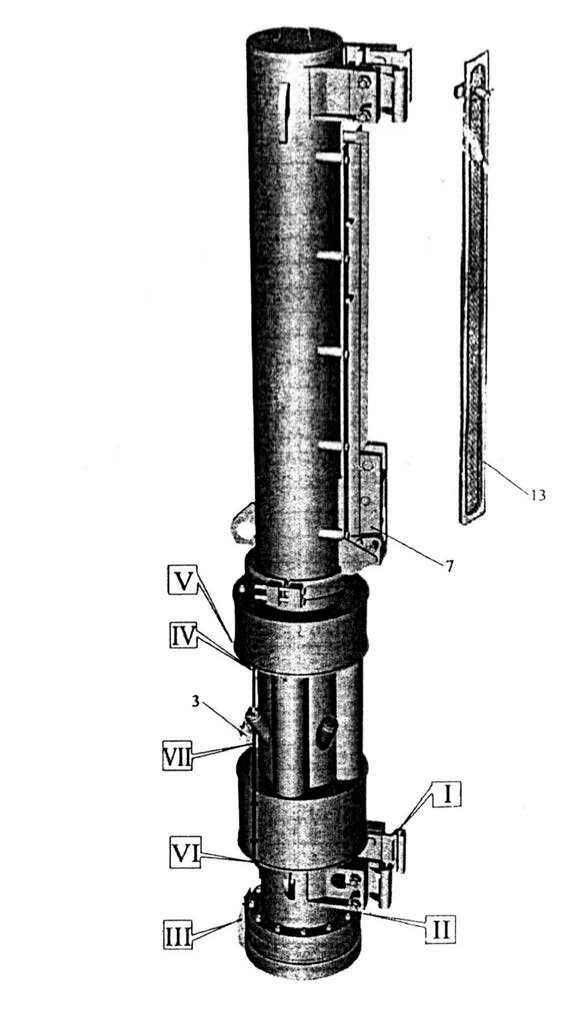

2 1** СП77А-01.01.00 Цилиндр 1
1*** СП77А-01.01.00А Цилиндр 1
2** СП77А-02.00.00 Труба направляющая 1
2*** СП77А-02.00.00А Труба направляющая 1
1,3 3 СП76А-07.00.000 Насос топливный 1
2 4** СП77А-04.00.00 Хомут 2
2 5   Колпачок ОСТ 6-19-48-83 1
2 6 СП77-06.00.00 Уголок направляющий левый 1
1 7 СП77-07.00.00 Кошка 1
3 8 СП77-09.00.00 Держатель 1
2 9 СП77-10.00.00 Крышка верхняя 1
3 10 СП75-06.00.00 Фильтр 1
12 СП75-19.02.00 Штуцер в сборе 1
1 13 СП75-12.00.00 Крышка продольного паза 1
2 14 СП77Б-00.00.01 Поршень 1
15 СП77Б-00.00.02 Шабот 1
16** СП77А-00.00.03 Болт 4
17** СП75А-00.00.04 Гайка 4
2 18 СП75А-00.00.05 Штифт 1
3 19 СП77-00.00.03 Болт 8

1 2 3 4 5
2 20 СП77-00.00.04 Кольцо 2
  21 СП77-00.00.05 Амортизатор 1
  22 СП77-00.00.06 Кольцо амортизатора 1
  23 СП77-00.00.07 Полукольцо чугунное 2
  24 СП77-00.00.08 Планка стопорная 6
  25 СП77-00.00.09 Кольцо компрессионное 10
  26 СП77-00.00.11 Кольцо ловитель 1
  27 СП77-00.00.12 Уголок правый 1
3 28 СП77-00.00.13 Захват 4
2 29 СП77А-00.00.14 Винт 12
  30 СП75-00.00.12 Пробка заливная 2
3 31 СП75-00.00.15 Пробка спускная 2
  32 СП75-00.00.16 Гайка 8
2 33 СП75-00.00.17Б Болт стопорный 1
  34 СП75-00.00.18 Колпачок 1
3 35 СП75-00.00.19 Прокладка 2
  36 СП75-00.00.20 Шпилька 4
  37 СП75-00.00.22 Прокладка 1
2 38 СП77А-00.00.16 Гайка 12
3 39 SGT15-25/1 «Норма» ФРГ Хомут червячный 8
2 41 М24х50.46.019 Болт ГОСТ 7798-70 10
3 42 М30х80.46.019 Болт ГОСТ 7798-70 1
  43 М16.6Н.6.019 Гайка ГОСТ5915-73 4
  44 16.65Г.019 Шайба ГОСТ6402-70 4
2 45 24.65Г.019 Шайба ГОСТ6402-70 10
3 48 6,3x70-019   8
    Шплинт ГОСТ397-79 4
2 49** 5,0x40-019
3 50 10x18,5-10L=750
  51 10x18 5-10L=450   1
  52 10x18,5-10L=1050 Рукав ГОСТ10362-76 1
  53 10x18,5-10L=450   1
3 54 СП75-10.01.01 Штуцер 1
  55 3Г-16 Штифт ГОСТ 3128-70 1
  56 Б9,525-40 Шарик ГОСТ 3722-81 1
  57 СП75-03.00.18 Штуцер 2
2 58 СП77-00.00.10 Подшипник верхний 3
  59*** М30х95.56.019 Болт ГОСТ7798-70 10
  60*** СП77А-00.00.15 Планка стопорная 5
3 62 СП75А-19-00.00.000 Насос масляный 1
  63 СП75-00.00.08 Шпилька 4
  64 12.65Г.019 Шайба ГОСТ 6402-70 4
  65 М12.6Н.6.019 Гайка ГОСТ 5915-70 4

1 2 3 4 5
1 СП75А-19.01.000 Корпус в сборе 1
  2 СП75А-19.00.004 Плунжер 1
  3 СП75А-19.02.000 Штуцер в сборе 1
  4 СП75-15.00.16 Ось 1
  5 СП75-15.00.17 Рычаг 1
  6 СП75-03.00.08 Корпус клапана 1
  7 СП75-03.00.09 Пружина 1
  8 СП75А-19.00.002 Штуцер 2
  9 СП75А-19.00.005 Пружина 2
  10 Б9,525-40 Шарик ГОСТ 3722-81 3
  11 3,2x25-019 Шплинт ГОСТ 397-79 1
  12 3h11x16 Штифт ГОСТ 3128-70 1
  13 010-014-25-2-3 Кольцо ГОСТ 9833-73 1

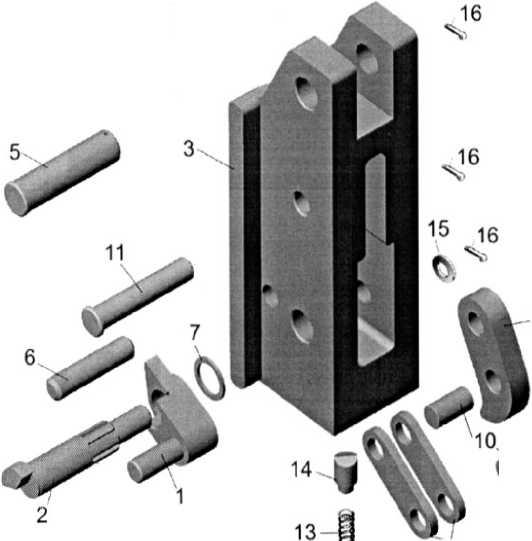

Кошка СП77-07.00.00.



1 2 3 4 5
  1 СП77-07.01.00 Рычаг в сборе
5 2 СП77-07.00.09 Валик шлицевой 1
  3 СП77-07.00.01 Корпус 1
  4 СП77-07.00.02 Рычаг шлицевой 1
  5 СП77-07.00.05 Палец 1
  6 СП77-07.00.07 Палец 1
  7 СП77-07.00.08 Шайба 1
  8 СП77-07.00.04 Собачка 1
  9 СП77-07.00.03 Щека 2
  10 СП77-07.00.06 Валик 2
  11 СП77-07.00.10 Палец 1
  12 СП75-05.00.11 Пробка 1
  13 СП75-05.00.12 Пружина 1
  14 СП75-05.00.13 Фиксатор 1
  15 6,3x63-019 Шплинт ГОСТЗ 97-79 3

номерной указатель



Обозначение Рисунок Обозначение Рисунок
СП75-00.00.008 3 СП77-00.00.06 2
СП75-00.00.12 2 СП77-00.00.07 2
СП75-00.00.15 3 СП77-00.00.09 2
СП75-00.00.16 3 СП77-00.00.10 2
СП75-00.00.17Б 2 СП77-00.00.11 2
СП75-00.00.18 2 СП77-00.00.12 2
СП75-00.00.19 3 СП77-00.00.13 2
СП75-00.00.20 3 СП77-06.00.00 2
СП75-00.00.22 3 СП77-07.00.00 1, 5
СП75-00.00.29 4 СП77-07.00.01 5
СП75-03.00.01 4 СП77-07.00.02 5
СП75-03.00.08 4 СП77-07.00.03 5
СП75-03.00.09 4 СП77-07.00.04 5
СП75-03.00.10 4 СП77-07.00.06 5
СП75-03.00.11 4 СП77-07.00.07 5
СП75-05.00.11 5 СП77-07.00.08 5
СП75-05.00.12 5 СП77-07.00.09 5
СП75-05.00.13 5 СП77-07.00.10 5
СП75-12.00.00 1,6 СП77-07.01.00 5
СП75-12.00.01 6 СП77-08.00.01 4
СП75-12.00.02 6 СП77-08.00.02 4
СП75-12.00.03 6 СП77-09.00.00 3
СП75-12.01.00 6 СП77-10.00.00 2
СП75-15.00.16 СП77А-00.00.00 1
СП75-15.00.17 СП77А-00.00.03 2
СП75А-00.00.04 2 СП77А-00.00.08 2
СП75А-00.00.05 2 СП77А-00.00.14 2
СП75А-03.00.15 4 СП77А-00.00.15 2
СП75А-03.00.16 4 СП77А-00.00.16 2
СП75А-03.00.18 3 СП77А-01.01.00 2
СП75А-03.02.00-01 4 СП77А-02.00.00 2
СП75А-03.02.01-01 4 СП77А-04.00.00 2
СП75А-06.00.00 3 СП76А-07.00.000 4
СП74-06.01.000 4 СП76А-07.00.001 4
СП74-06.02.000 4 СП76А-07.00.002 4
СП74-06.00.004 4 СП76А-07.00.003 4
СП75А-19.00.000 СП77Б-00.00.01 2
СП75А-19.00.002 СП77Б-00.00.02 2
СП75А-19.00.004 7811-0021 ГОСТ 2839-80 7
СП75А-19.01.000 7811-0023 ГОСТ 2839-80 7
СП75А-19.02.000 7811-0025 ГОСТ 2839-80 7
СП77-00.00.03 3 7811-0044 ГОСТ 2839-80 7
СП77-00.00.04 2 7811-0047 ГОСТ 2839-80 7
СП77-00.00.05 2
