Запчасти для Молота сваебойного дизельного трубчатого МСДТ1-1800-01 (СП76А)

Ларго Групп > Запчасти для дизельных молотов > Запчасти для Молота сваебойного дизельного трубчатого МСДТ1-1800-01 (СП76А)
Запчасти для Молота сваебойного дизельного трубчатого МСДТ1-1800-01 (СП76А)
Расход масла (средний), кг/ч.
1,6
ПЕРЕЧЕНЬ СБОРОЧНЫХ ЕДИНИЦ
Обозначение Наименование Рисунок Обозначение Наименование Рисунок
СП76А-00.00.000 Молот сваебойный дизельный трубчатый с ударной частью массой 1800 кг 1, 2, 3 СП75-05.00.00 Кошка 5
СП75-12.00.00 Крышка

продольного

паза

 6
СП76А-07.00.00 Насос

топливный

 4 СП76А-00.00.00ЗИ Инструменты и принадлежности 7
СП75А-19.00.00 Насос

масляный

 4а
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ

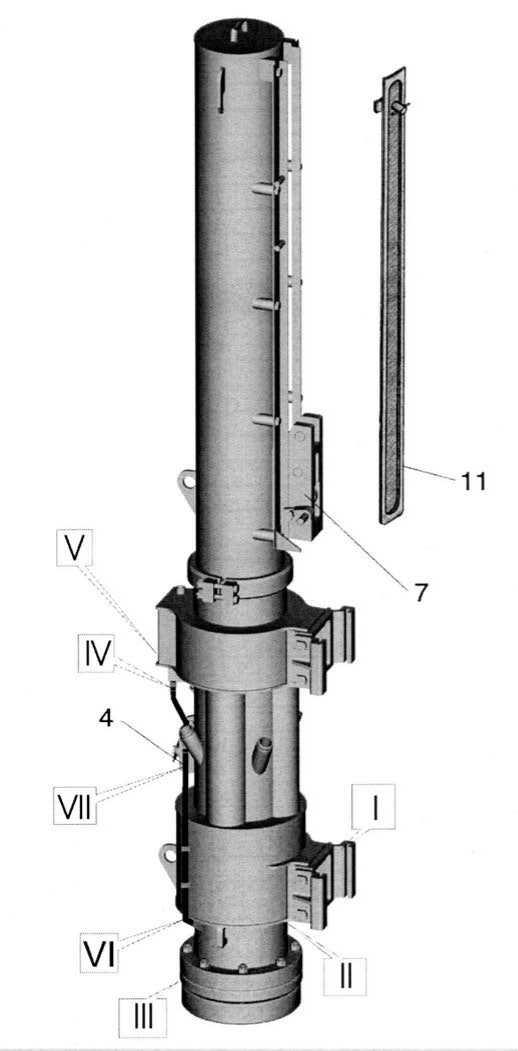

Дизель-молот трубчатый с ударной частью массой 1800 кг
СП76А-00.00.00

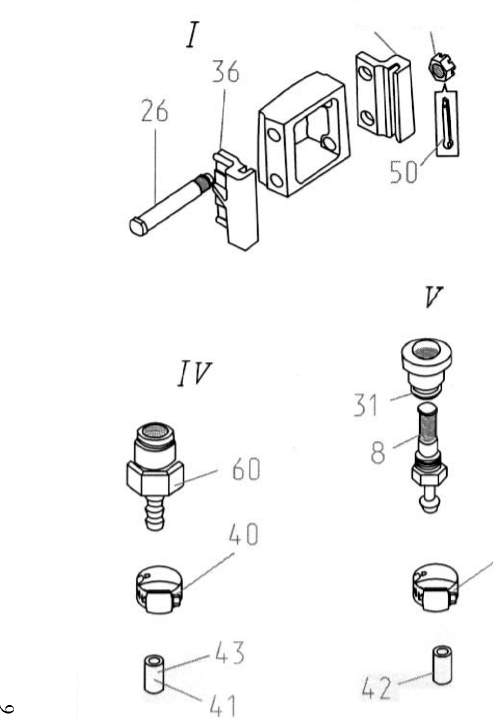

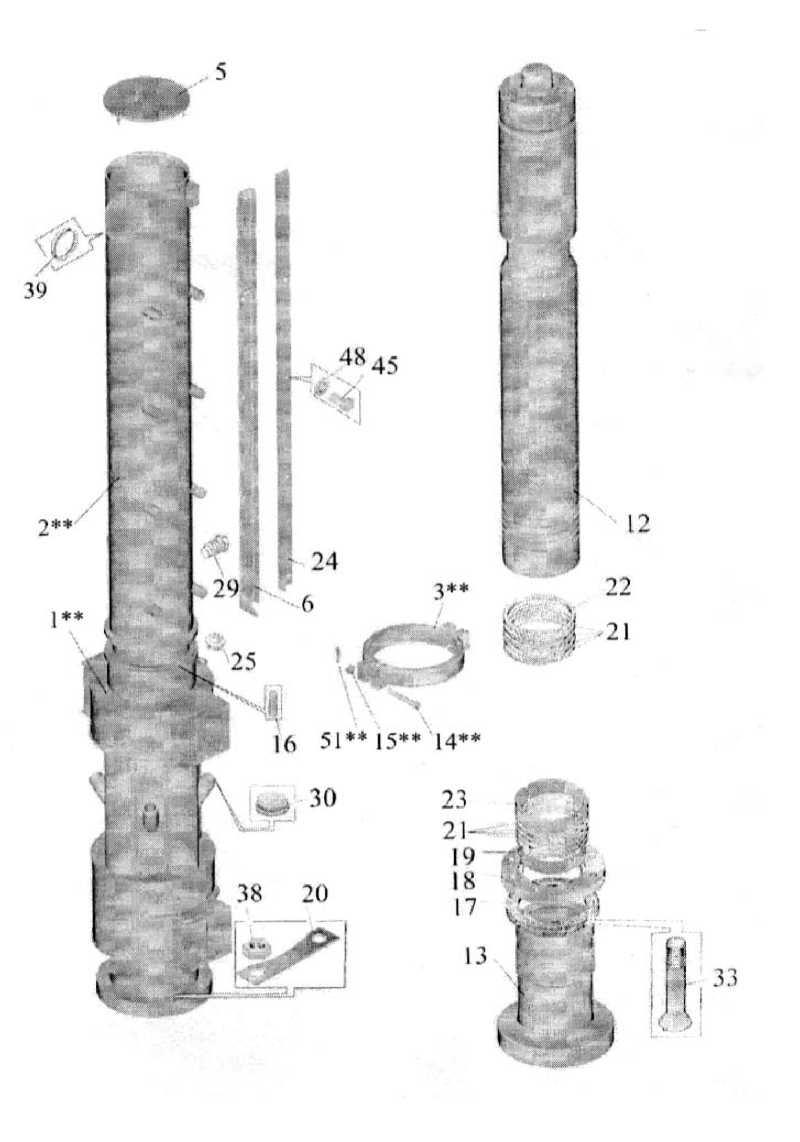

Рис Позиция Обозначение Наименование Кол-во на сборочную единицу
1 2 3 4 5
2 1** СП76А-01.01.00 Цилиндр 1
***1 СП76А-01.01.00Б Цилиндр 1
2** СП76А-02.00.00 Труба направляющая 1
2*** СП76А-02.00.00А Труба направляющая 1
3** СП76А-04.00.00 Хомут 2
1 4 СП76А-07.00.00 Насос топливный 1
2 5 СП76-03.00.00 Крышка верхняя 1
6 СП75-04.00.00 Уголок направляющий левый 1
1 7 СП75-05.00. 00 Кошка 1
3 8 СП75-06.00.00 Фильтр 1
9 СП75А-19.02.000 Штуцер в сборе 1
1 11 СП75-12.00.00 Крышка продольного паза 1
2 12 СП76Б-00.00.01 Поршень 1
13 СП76Б-00.00.02 Шабот 1
14** СП75А-00.00.03 Болт М24 4
15** СП75А-00.00.04 Г айка М24х2 4
16 СП75А-00.00.05 Штифт 1
17 СП76-00.00.03 Амортизатор 1
18 СП76-00.00.04 Кольцо амортизатора 1

гг 2 3 4 5
  19 СП76-00.00.05 Полукольцо чугунное 2
  20 СП76-00.00.06 Планка стопорная 4
  21 СП76-00.00.07 Кольцо компрессионное 8
2 22 СП76-00.00.09 Кольцо ловитель 1
  23 СП76-00.00.08 Полукольцо верхнее 2
  24 СП75-00.00.04 Уголок правый 1
  25 СП75-00.00.12 Пробка заливная 1
  26 СП75-00.00.14 Болт 4
3 27 СП75-00.00.15 Пробка спускная 2
  28 СП75-00.00.16 Гайка М36х2 4
2 29 СП75-00.00.17Б Болт стопорный 1
30 СП75-00.00.18 Колпачок 5
3 31 СП75-00.00.19 Прокладка 2
32 СП75-00.00.20 Шпилька 4
2 33 СП75-00.00.21 Винт 8
  34 СП75-00.00.22 Прокладка 1
3 35 СП75-00.00.23 Планка 1
36 СП75-00.00.24 Захват левый 2
  37 СП75-00.00.25 Захват правый 2
2 38 СП75А-00.00.26 Г айка М24х2 8
  39 СП75-00.00.29 Кольцо 2
3 40 SGT 15-25/1 «Норма» ФРГ Хомут червячный 8
  41 10x18,5-10L=650   1
3 42 10x18,5-10L=400 Рукав ГОСТ10362-76 1
43 10x18,5-10L=450   1
  44 10x18,5-10L=1000   1
2 45 М24х50.46.019 Болт ГОСТ 7798-70 12
3 46 М16.6Н.6.019 Гайка ГОСТ5915-70 4
47 16.65Г.019 Шайба ГОСТ6402-70 4
2 48 24.65Г.019 10
3 50 6,3x70-019 Шплинт ГОСТ397-79 4
2 51** 5,0x40-019 4
2 57*** СП76А-00.00.11 Планка стопорная 6
  58*** М24х90.56.019 Болт ГОСТ 7798-70 12
  60 СП75А-03.00.18 Штуцер 2
  62 СП75А-19.00.000 Насос масляный 1
3 63 СП75-00.00.08 Шпилька 4
64 12.65Г.019 Шайба ГОСТ 6402-70 4
  65 М12.6Н.019 Гайка ГОСТ 5915-70 4
  66 СП75А-19.02.001 Штуцер 1
  67 Б 9,525-40 Шарик ГОСТ 3722-81 1
  68 3h11-16 Штифт ГОСТ 3128-70 1

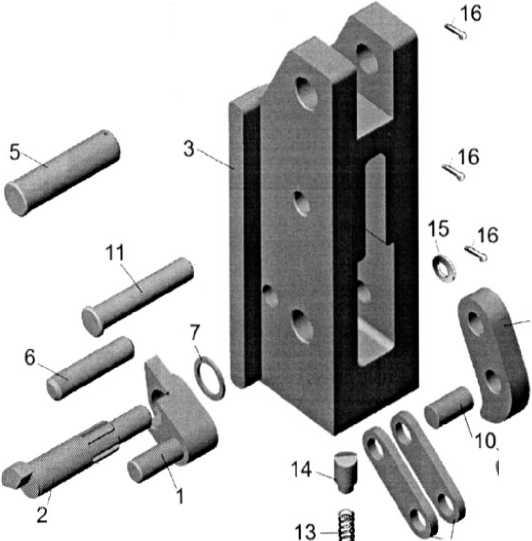

Кошка СП75-05.00.00.



1 2 3 4 5
  1 СП75-05.01.00 Рычаг в сборе 1
5 2 СП75-05.00.01А Валик шлицевой 1
  3 СП75-05.00.02А Корпус 1
  4 СП75-05.00.03А Рычаг 1
  5 СП75-05.00.04 Ось 1
  6 СП75-05.00.05 Палец 1
  7 СП75-05.00.06 Шайба 1
  8 СП75-05.00.07 Собачка 1
  9 СП75-05.00.08 Щека 2
  10 СП75-05.00.09 Валик 2
  11 СП75-05.00.10 Валик 1
  12 СП75-05.00.11 Пробка 1
  13 СП75-05.00.12 Пружина 1
  14 СП75-05.00.13 Фиксатор 1
5 15 30.01.08.019 Шайба ГОСТ11371-78 1
  16 6,3x50-019 Шплинт ГОСТЗ 97-79 3

Крышка продольного паза СП75-12.00.00



1 2 3 4 5
6 1 3,2х20-019 Шплинт ГОСТ 397-79 1
  2 СП75-12.00.03 Лапка 1
  3 СП75-12.01.00 Ось защёлки 1
  4 СП75-12.00.01 Крышка 1
  5 СП75-12.00.02 Защёлка 1
Инст румент и принадлежности СП76А-00.00.00
1 2 3 4 5
7 1 7811-0047(50х55) Ключ ГОСТ 2839-80 1
2 7811-0044(36х41) Ключ ГОСТ 2839-80 1
3 7811-0025(22х24) Ключ ГОСТ 2839-80 1
4 7811-0023(17х19) Ключ ГОСТ 2839-80 1
5 7811-0021(12х14) Ключ ГОСТ 2839-80 1
Н ОМЕРНОИ УКАЗАТЕЛЬ
Обозначение Рисунок Обозначение Рисунок
СП75-00.00.04 2 СП75-07.00.000 4
СП75-00.00.08 3 СП75-07.00.001 4
СП75-00.00.12 2 СП75-07.00.002 4
СП75-00.00.14 3 СП75-07.00.003 4
СП75-00.00.15 3 СП75-12.00.00 1, 6
СП75-00.00.16 3 СП75-12.00.01 6
СП75-00.00.17Б 2 СП75-12.00.02 6
СП75-00.00.18 2 СП75-12.00.03 6
СП75-00.00.19 3 СП75-12.01.00 6
СП75-00.00.20 3 СП75-15.00.16 4а
СП75-00.00.21 2 СП75-15.00.17 4а
СП75-00.00.22 3 СП75А-00.00.03 2
СП75-00.00.23 3 СП75А-00.00.04 2
СП75-00.00.24 3 СП75А-00.00.05 2
СП75-00.00.25 3 СП75А-03.00.15 4
СП75-00.00.26 2 СП75А-03.00.16 4
СП75-00.00.29 2, 4 СП75А-03.02.00-01 4
СП75-03.00.18 3 СП75А-03.02.01-01 4
СП75-03.00.01 4 СП75А-19.00.000 4а
СП75-03.00.03 4 СП75А-19.01.000 4а
СП75-03.00.08 4 СП75А-19.02.000 4а
СП75-03.00.09 4 СП75А-19.00.002 4а
СП75-03.00.10 4 СП75А-19.00.004 4а
СП75-03.00.11 4 СП76-00.00.03 2
СП75-04.00.00 2 СП76-00.00.04 2
СП75-05.00.00 1,5 СП76-00.00.05 2
СП75-05.00.01А 5 СП76-00.00.06 2
СП75-05.00.02А 5 СП76-00.00.07 2
СП75-05.00.03А 5 СП76-00.00.08 2
СП75-05.00.04 5 СП76-00.00.09 2
СП75-05.00.05 5 СП76-03.00.00 2
СП75-05.00.06 5 СП76А-00.00.00 1
СП75-05.00.07 5 СП76А-00.00.11 2
СП75-05.00.08 5 СП76А-01.01.00Б 2
СП75-05.00.09 5 СП76А-02.00.00А 2
СП75-05.00.10 5 СП76А-04.00.00 2
СП75-05.00.11 5 СП76Б-00.00.01 2
СП75-05.00.12 5 СП76Б-00.00.02 2
СП75-05.00.13 5 7811-0021 ГОСТ 2839-80 7
СП75-06.00.00 3 7811-0023 ГОСТ 2839-80 7
СП75-06.00.004 4 7811-0025 ГОСТ 2839-80 7
СП75-06.01.000 4 7811-0044 ГОСТ 2839-80 7
СП75-06.02.000 4 7811-0047 ГОСТ 2839-80 7
